1.  硬件說明

1、 模塊自 帶 1 個 指 示 燈 ， 位 于 板 的 正面 缺口處。 是 Busy播 放 指 示 燈
2、模塊自帶1個功放，8002功放ＢＴＬ輸出，功率大3Ｗ，
3、模塊上 電 默 認 進 入 睡 眠 模 式 ， 可 以 通 過 2 種 方 式 進 行 喚 醒 ， 串 口 指 令 、 AD按 鍵  任 何 一 種 都 可 以
4、模塊有引出ＵＳＢ接線腳，可 以用來連 接 電 腦 ， 更 新 TF 的 內 容 、 以 及 充 當 聲 卡 的 功 能
5、芯片的 供 電 只 有 一 種 ，就 是 3.3V~5V。如 果 需 要 支 持 U 盤 播 放 的 話 ，供 電 電 壓 一 定 不 能 低 于 3.7V

3.  播放說明

1、 模 塊 支 持 mp3 、wmv 兩 種 格 式 的 歌 曲 播 放 ， 其 它 格 式 的 歌 曲 暫 時 不 支 持 。
2、 只 要 U 盤 或 者 TF 卡 ， 里 面 有 mp3 或 者 wav 文 件 ， 就 可 以 正 常 播 放 ， 不 需 要 對 U 盤 或 者 TF 進 行 任 何 設 置 。
3、 如 果 需 要 接 耳 機 的 話 ， 需 要 連 接 3 根 線 ， DAC 輸 出 兩 根 線 ， 再 加 一 根 地 ， 即 可 插 入 耳 機 。
4、 如 果 需 要 接 喇 叭 的 話 ，就接到模塊的SPK1和SPK2兩瑞，大不能超2.5W
5、 如 果 在 鋰 電 池 供 電 的 情 況 下 ， 出 現 插 Ｕ 盤 不 播 放 的 問 題 ， 應 該 是 供 電 電 壓 不 足 。
6、如 果 直 接 外 接 Ｄ Ａ Ｃ 輸 出 的 話 ，請 注 意 耳 機 的 負 載 ，默 認 是 １ ６ 歐 姆 的 。負 載 過 大 ，請 不 要 長 時 間 接 入 ， 否 則 造 成 模 塊 的 永 久 損 壞 。 市 面 上 的 耳 機 默 認 是 １ ６ 歐 姆 或 者 ３ ２ 歐 姆 。 包 括 手 機 或 者mp3 播 放 器 配 套 的 耳 機 ， 在 這 里 均 可 直 接 使 用
7、模塊有兩種讀取方式：一種是讀文件地址（按存放順序，只限于根目錄）
二種是讀文件名字（只要按芯片要求來命名歌曲名字，限于文件夾）
模塊接線圖：

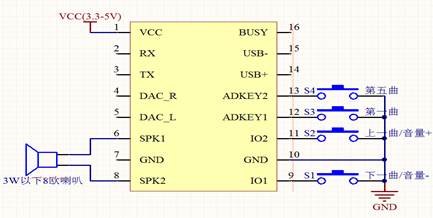

按鍵－接喇叭圖

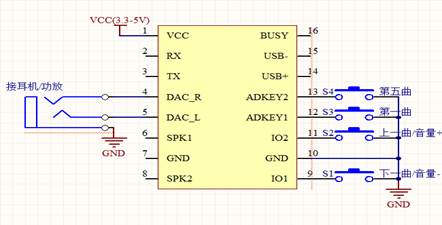

按鍵－接耳機/功放圖

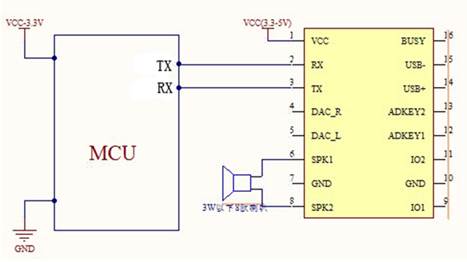

3.3V串口－喇叭－USB接線圖

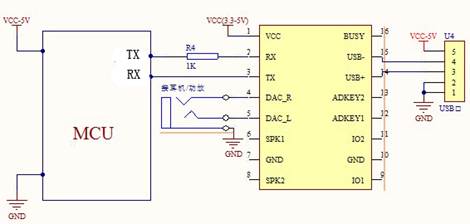

5V串口－耳機/功放－USB接線圖

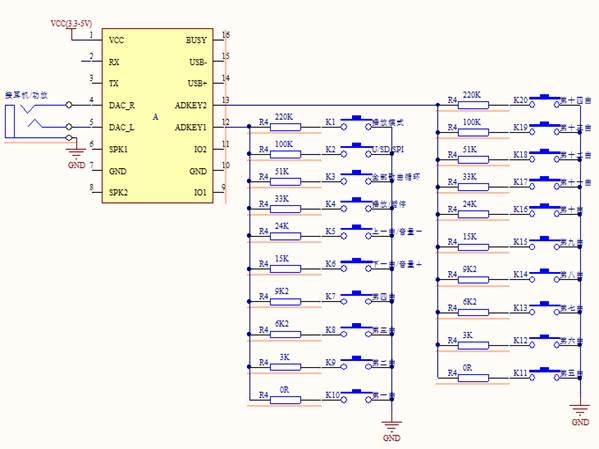

AD口按鍵－耳機/功放－TF卡

AD口按鍵－喇叭－USB接線圖

4.  測試方法

1、 串 口 軟 件 的 操 作

(1)、 首 先 安裝資料里的”串 口 獵 人 ”軟件， 打 開 軟 件 ， 首 先 要 搜 索 串 口 ， 找 到 指 定 的 端 口 之 后 ， 指 定 “ 波 特 率 ”， 我 們 的 模 塊 默 認 的 波 特 率 為 9600 ， 后 就 是 “ 啟 動 串 行 端 口 ”， 這 樣 軟 件 就 配 置 好 了 。 這 里 有 兩 個 概 念 需 要 明 確 一 下 第 一 是 “ HEX 碼 ”， 我 們 默 認 是 這 個 ， 這 個 是 用 來 顯 示 數 據 的 。 所 以 必 須 設 置 這 里 第 二 是 “ 字 符 串 ”， 這 個 是 用 來 顯 示 打 印 字 符 的 ， 我 們 這 里 用 不 到 。
(3)、軟 件 配 置 OK 之 后 ，將 需 要 的 指 令 復 制 到 發 送 區 域 ，即 可 。具 體 的 指 令 請 參 照 模 塊 的 數 據 手 冊
(4)、如 果 模 塊 的 數 據 手 冊 沒 有 的 測 試 指 令 的 話 ，請 自 行 計 算 ，尤 其 需 要 注 意 的 是 校 驗 和 這 兩 個 字 節 如 何 計 算 不 對 的 話 ， 模 塊 是 不 接 受 指 令 的 。
2，指令的切換方式：
芯片：默認芯片是繁碼即要校驗碼，如果不想用校驗碼時，只需要把芯片的8腳拉低或者對地短接。
模塊：默認模塊是繁碼即要校驗碼，如果不想用校驗碼時，只需要把模塊MP3芯片旁的短路點短上。
以下是部分指令：

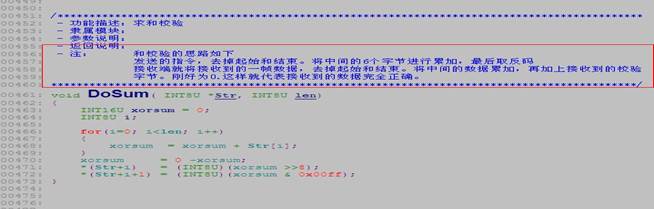

校驗碼的計算方式：

0 = 24 +  x   類比  0000 0000（0）=0010 0100（24）+1101 1011（DB+1）
2、 對 于 指 定 曲 目 播 放 的 設 置
(1)、 首 先 對 TF 卡 進 行 格 式 化 ， 格 式 化 的 目 的 就 是 為 了 指 定 曲 目 操 作 ， 不 格 式 化 也 是 可 以 的 ， 但 必 須 保 證 卡 中 沒 有 任 何 .mp3 或 者 .wav 格 式 的 音 頻 文 件 。 具 體 的 操 作 如 下 。 我 們 的 模 塊 只 支 持 FAT 和 FAT32 的 文 件 系 統 ， 格 式 化 的 時 候 ， 請 注 意
(2)、在 這 里 簡 單 的 講 解 一 下 ，為 什 么 要 帶 文 件 系 統 。正 因 為 有 了 文 件 系 統 ，我 們 才 能 很 方 便 的 在 我 們 的 PC 電 腦 上 找 到 指 定 的 文 件 ， 我 們 的 電 腦 硬 盤 是 FAT32 格 式 的 文 件 系 統 。 而 我 們 的 產 品 支 持 文 件 系 統 就 是 為 了 可 以 很 方 便 的 指 定 歌 曲 操 作 ， 以 及 歌 曲 的 管 理 。

3、 往 TF 中 拷 貝 歌 曲 的 方 法

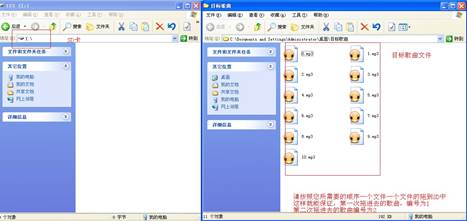

(1)、方法一： 如 果 需 要 指 定 曲 目 播 放 的 話 ， 就 需 要 按 照 上 圖 的 方 法 往 TF 卡 中 拷 貝 歌 曲 。
(2)、方法二：如 果 需 要 指 定 曲 目 播 放 的 話，按要求在電腦上或者TF卡里重新命名，詳情看芯片資料
(3)、 如 果 不 需 要 制 定 曲 目 的 話 ， 就 可 以 隨 意 的 復 制 粘 貼 歌 曲 到 TF 卡 中 即 可 。
(4)、 如 果需 要 重命名的 話 ， 在電腦上按要求改好文件名后隨意復制到TF卡中 或復制到TF卡后再按要求重命名

4、 通 過 USB 接 口 拷 貝 文 件 至 TF 卡 (1)、 我 們 的 模 塊 是 支 持 讀 卡 器 功 能 和 聲 卡 功 能 ， 也 就 是 通 過 USB 接 口 可 以 在 電 腦 上 操 作 TF 卡 十 分 的 方 便 。 前 提 是 保 證 模 塊 必 須 供 電 。 直 接 插 入 USB 線 纜 即 可。
6.  故障判斷

1、 播 放 指 示 燈 閃 爍 ， 但 是 沒 有 聲 音
==>檢 查 一 下 DAC 輸 出 線 是 否 連 接 正 確 ， 再 拔 卡 插 卡 試 試 。

2、 通 過 串 口 發 送 的 命 令 ， 模 塊 沒 有 反 應
==> 先 根 據 手 冊 里 面 提 供 的 測 試 命 令 ， 測 試 一 下 串 口 軟 件 的 配 置 ， 確 定 這 些 配 置  OK 之 后 ， 再 自 己 指 定 一 些 命 令 ， 如 果 命 令 沒 有 被 執 行 ， 并 且 也 沒 有 反 饋 信 息 出 來 。 就 說 明 發 送 到 數 據 校 驗 和 計 算 錯 誤 。 另 外 還 有 一 種 情 況 ， 就 是 串 口 調 試 助 手 有 問 題 ， 看 下 面 的 截 圖

串 口 實 際 發 送 出 去 的 指 令 ， 在 這 個 窗 體 中 有 顯 示 的 ， 請 查 看 ， 是 否 正 確

3、正確接上電源和TX、RX供地后，串口調試手應該有返回碼，具體如下圖
