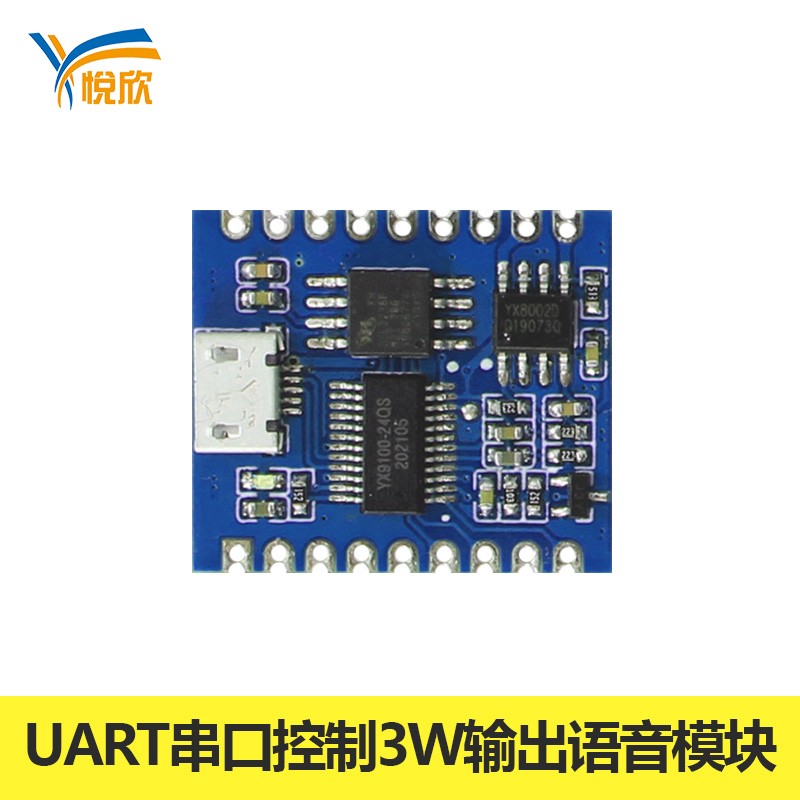

UART串口語音模塊YX91F-18S

YX91F-18S自帶3W的功放，直接外接喇叭即可完成放音，支持7段語音的觸發播放，IO低電平檢測的方式，適合碳膜按鍵及單片機直接控制。支持標準UART串口控制，支持一鍵靜音。

簡介

悅欣YX91F-18S是一個提供串口的語音模塊，集成了MP3、WAV的硬解碼。同時軟件支持工業級別的串口通信協議，以SPIFLASH作為存儲介質，降低了成本同時也增加了產品的穩定性。通過簡單的串口指令即可完成播放指定的語音，以及如何播放語音等功能，無需繁瑣的底層操作，使用方便，穩定可靠是此款產品的特點。另外該模塊也是深度定制的產品，集成了3W的功放，直接外接喇叭即可放音。同時模塊支持7段語音的指定觸發播放。

功能

1、支持采樣率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。

2、24位DAC輸出，動態范圍支持90dB，信噪比支持85dB。

4、多種控制模式，串口模式、按鍵一對一控制模式、可設多種模式。

5、Microusb接口更新語音文件，無需安裝任何軟件。

8、自帶3W的功放，直接外接喇叭即可完成放音。

9、支持7段語音的觸發播放，IO檢測的方式，所以適合碳膜按鍵等等場合。

應用

1、車載導航語音播報

2、公路運輸稽查、收費站語音提示；

3、火車站、汽車站安全檢查語音提示；

4、電力、通信、金融營業廳語音提示；

5、車輛進、出通道驗證語音提示；

6、公安邊防檢查通道語音提示；

7、多路語音告警或設備操作引導語音；

8、電動觀光車安全行駛語音告示；

9、機電設備故障自動報警；

10、消防語音報警提示；

11、自動廣播設備，定時播報

參數

名稱	參數
MP3文件格式	1、支持192kbps及以下比特率11172-3和ISO13813 -3 layer3音頻解碼
MP3文件格式	2、采樣率支持 (KHZ):8/11.025/12/16/22.05/24/32/44.1/48
USB接口	2.0標準
UART接口	標準串口，TTL電平9600，波特率可定制
輸入電壓	3.3V-5V
額定電流	10ma[不帶U盤]
封裝尺寸	QSOP24標準
工作溫度	-40度 ~ 80度
濕度	5% ~ 85%
主芯片型號	YX9100-24QS(QSOP24)

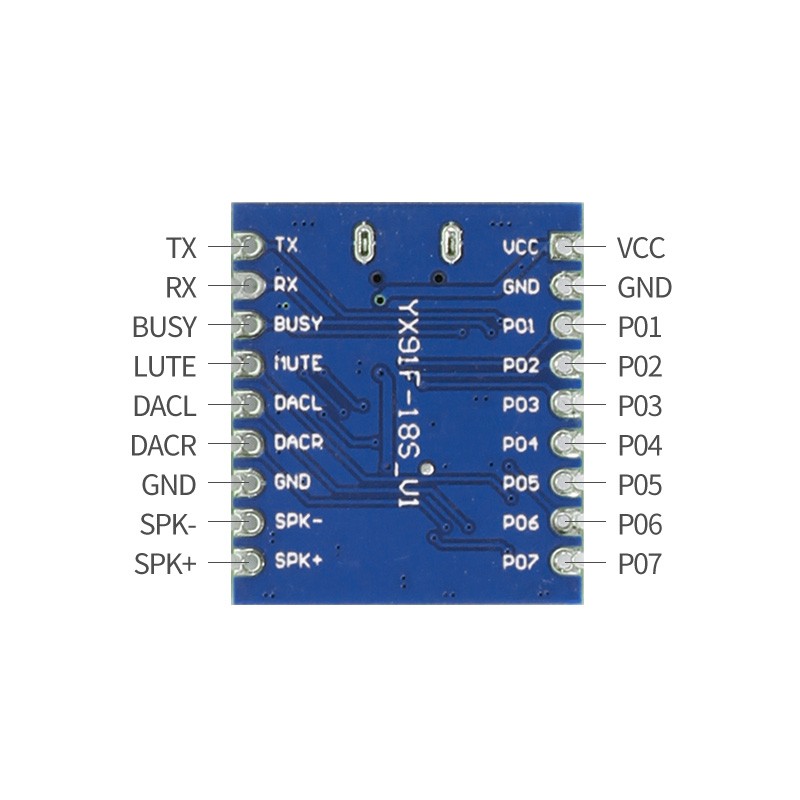

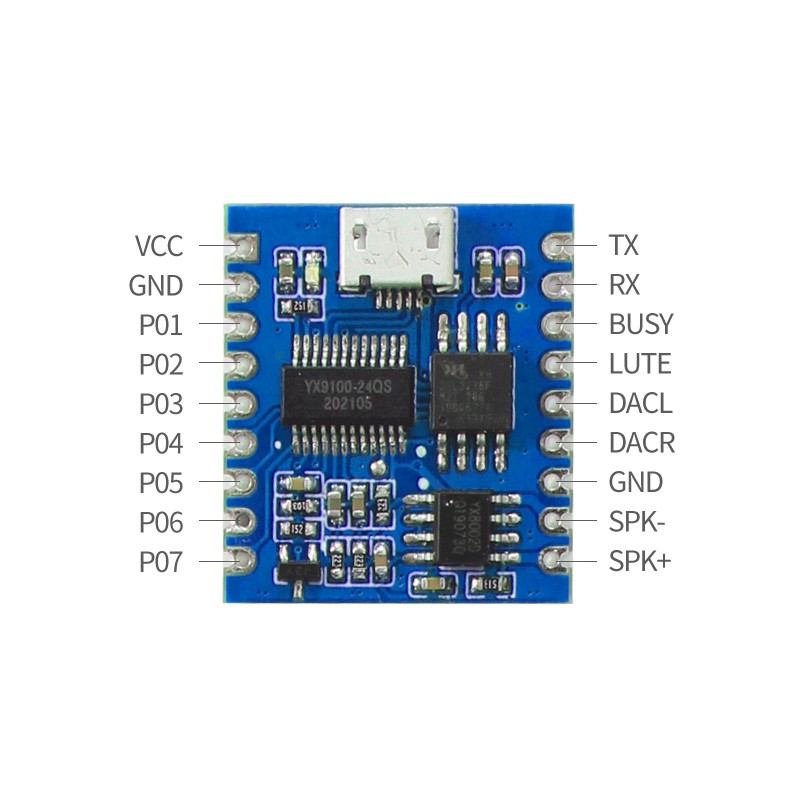

引腳說明

引腳序號	引腳名稱	功能描述	備注
1.	VCC	電源輸入腳	DC3.3V~5V
2.	GND	電源地
3.	P01	觸發端口 1	低電平觸發
4.	P02	觸發端口 2	低電平觸發
5.	P03	觸發端口 3	低電平觸發
6.	P04	觸發端口 4	低電平觸發
7.	P05	觸發端口 5	低電平觸發
8.	P06	觸發端口 6	低電平觸發
9.	P07	觸發端口 7	低電平觸發
10.	SPK+	喇叭接口	4歐/8歐/1~3W
11.	SPK-	喇叭接口
12.	GND	地
13.	DACR	音頻輸出右聲道	驅動耳機、功放
14.	DACL	音頻輸出左聲道	驅動耳機、功放
15.	MUTE	功放開關腳	低電平時關閉
16.	BUSY	忙信號輸出	空閑輸出高/播放時輸出低電平
17.	RX	UART 串行數據輸入	3.3V TTL電平
18.	TX	UART 串行數據輸出	3.3V TTL電平

通訊格式

支持異步串口通訊模式,通過串口接受上位機發送的命令通訊標準:9600 bps 數據位 :8 校驗位 :none 流控制 :none



格式：$S address Len CMD para checksum $O

$S	起始位0x7E	每條命令反饋均以$開頭，即0x7E
VER	地址碼	默認FF
Len	字節長度	校驗和不計算在內
CMD	操作碼	表示具體的操作，比如播放/暫停等等
Feedback	命令反饋	是否需要反饋信息， 1反饋，0不反饋
dat	參數	和前面的len相關聯 ，不限制長度
checksum	校驗和[占兩個字節]	累加和校驗[不計起始位$]
$O	結束位	結束位0xEF
