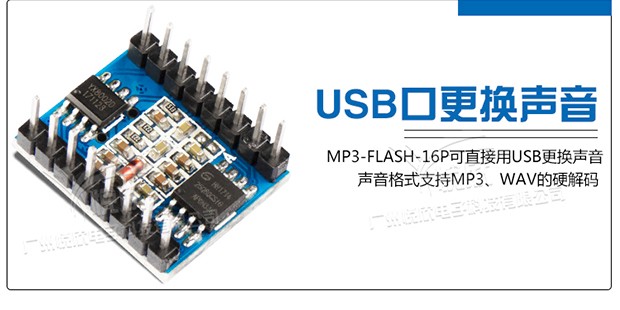

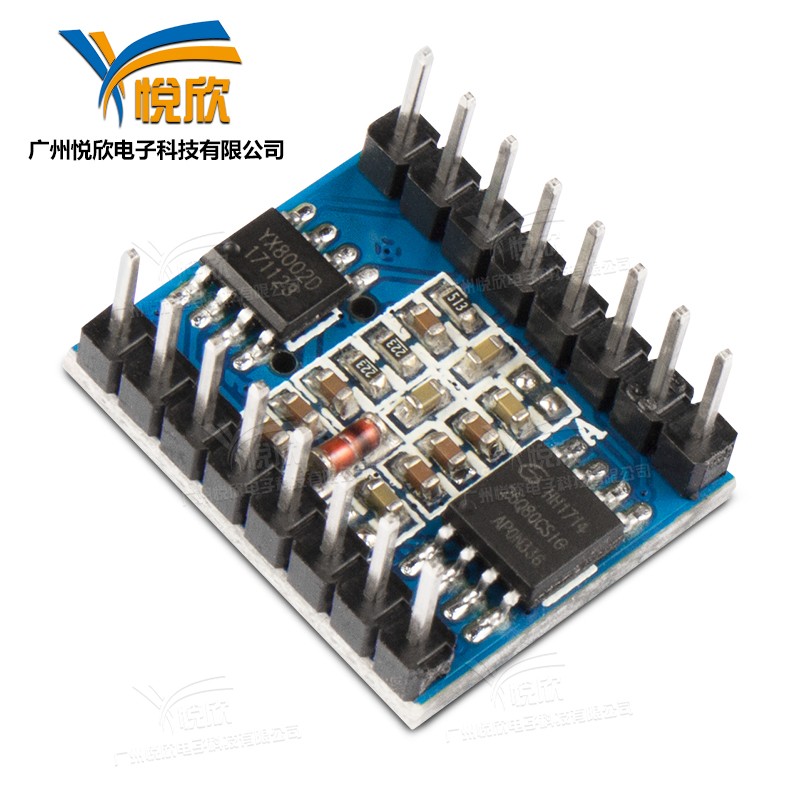

MP3-FLASH-16P串口語音模塊

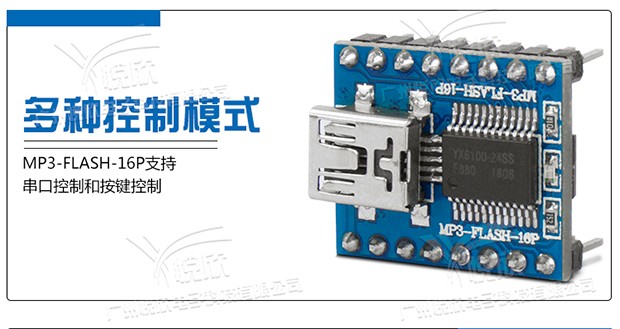

MP3-FLASH-16P串口語音模塊，是一個悅欣自行研發的一款提供串口和按鍵控制的語音模塊，支持MP3和WAV文件播放。支持工業級串口通信，以SPI-FLASH 作為存儲介質，提高了產品的穩定和可靠性。在支持串口的同時模塊還支持10段語音的指定觸發播放。

阿里巴巴

MP3-FLASH-16P串口語音模塊應用

1、車載導航語音播報

2、公路運輸稽查、收費站語音提示；

3、火車站、汽車站安全檢查語音提示；

4、電力、通信、金融營業廳語音提示；

5、車輛進、出通道驗證語音提示；

6、公安邊防檢查通道語音提示；

7、多路語音告警或設備操作引導語音；

8、電動觀光車安全行駛語音告示；

9、機電設備故障自動報警；

10、消防語音報警提示；

11、自動廣播設備，定時播報


模塊管腳說明

引腳序號	引腳名稱	功能描述	備注
1	VCC	電源輸入[正極]	大5.2V
2	SPK1	外接單聲道喇叭	不可超過4歐姆3W
3	SPK2	外接單聲道喇叭	不可超過4歐姆3W
4	DAC-R	外接功放、耳機
5	DAC-L	外接功放、耳機
6	BUSY	播放狀態腳	播放時輸出低
7	TX	UART 串行數據輸出	3.3V 的 TTL 電平
8	RX	UART 串行數據輸入	3.3V 的 TTL 電平
9	GND	地[負極]	系統地
10	IO1	通用輸入輸出口1
11	IO2	通用輸入輸出口2
12	IO3	通用輸入輸出口3
13	IO4	通用輸入輸出口4
14	IO5	通用輸入輸出口5
15	IO6	通用輸入輸出口6
16	IO7	通用輸入輸出口7


參考電路

針對芯片的應用，我們提供了詳細的設計參考，讓您可以更快的上手體驗到該芯片的強大功能

串行通信接口，波特率默認 9600，可以根據客戶的要求修改

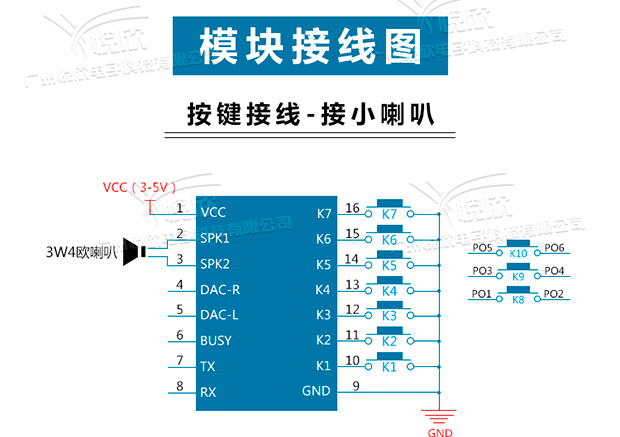

外部的 IO 按鍵的功能可以按照客戶需求訂制

外部單聲道功放參考電路

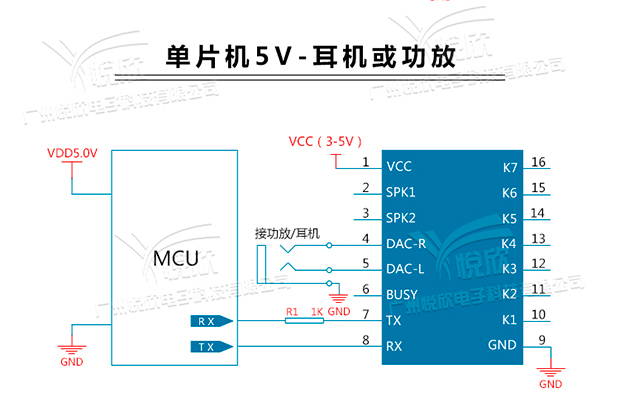

1、MP3-FLASH-16P串口語音模塊的串口為3.3V的TTL電平，所以默認的接口的電平為 3.3V。

2、如果系統是 5V。那么建議在串口的對接接口串聯一個1K的電阻。這樣足以滿足一般的要求，

3、如果應用于強電磁干擾的場合，請參考“注意事項”的說明。

4、芯片在5V和3.3V的系統中均正常的測試過，一切正常。均采用的是直連的方式，并沒有串1K的電阻。一般的芯片都是能夠兼容3.3V和5V的電平。

5、但是用戶在實際的產品開發過程中，一定要嚴格的測試，留意電平的轉換。強烈建議用戶單片機5V的情況下，TX和RX都能各串1個1.5K左右的電阻。

MP3-FLASH-16P串口語音模塊_MP3語音模塊由廣州悅欣電子科技有限公司提供。廣州悅欣電子科技有限公司（www.xbdk.com.cn）是一家從事“串口語音芯片,串口語音模塊,提示器,報警器”的公司。自成立以來，我們堅持以“誠信為本，穩健經營”的方針，勇于參與市場的良性競爭，使“悅欣,悅欣電子”品牌擁有良好口碑。我們堅持“服務至上，用戶至上”的原則，使悅欣在集成電路中贏得了眾的客戶的信任，樹立了良好的企業形象。特別說明：本信息的圖片和資料僅供參考，歡迎聯系我們索取準確的資料，謝謝！
